Le broyeur démarre, l’éclairage du hangar faiblit, puis le disjoncteur général lâche. Ce genre d’appel arrive souvent chez votre électricien Machecoul-Saint-Même, surtout en pleine saison. La panne vient rarement du moteur lui-même.
Un bâtiment agricole ou un atelier ne se câble pas comme une maison. En effet, la puissance appelée au démarrage, la longueur des lignes et la protection des moteurs changent toutes les règles.
Triphasé, moteurs et tableau divisionnaire : ce qui change dans un bâtiment agricole
À Machecoul-Saint-Même, beaucoup d’exploitations et d’ateliers tournent avec un abonnement triphasé. Ainsi, la puissance se répartit sur trois phases au lieu d’une seule.
Le triphasé n’est pas un confort. En effet, au-delà de 3 kW, un moteur monophasé démarre mal et chauffe.
Un moteur asynchrone appelle au démarrage cinq à sept fois son courant nominal. De ce fait, un moteur de 4 kW peut tirer plus de 50 A pendant une fraction de seconde.
Le disjoncteur général, lui, ne fait pas la différence entre une pointe de démarrage et un défaut. Toutefois, une courbe de déclenchement adaptée règle une bonne part du problème.
On pose donc des disjoncteurs courbe D sur les départs moteurs. À savoir : ils tolèrent la surintensité brève sans laisser passer un vrai court-circuit.
Reste l’équilibrage des phases. Or, un atelier qui a grandi par ajouts finit presque toujours avec deux phases chargées et une troisième quasi vide, qu’on rééquilibre après mesure.
La chute de tension, l’ennemi des longues lignes
Un hangar est rarement collé à la maison. Par ailleurs, 60 ou 80 mètres entre le compteur et l’atelier, c’est courant sur les fermes du marais.
Sur cette distance, la tension chute. Ainsi, un moteur alimenté sous 200 V au lieu de 230 V force et s’échauffe.
Sur un circuit de force, on vise moins de 5 % de chute en bout de ligne. De ce fait, une liaison de 70 m qui alimente 20 A demande souvent du 4G10, parfois du 4G16, jamais du 4G6.
Le symptôme se reconnaît vite. Par exemple, le moteur démarre mollement, chauffe, et le relais thermique déclenche après vingt minutes de travail.
On vérifie donc la section réelle avant tout devis. Certes, c’est le poste le plus cher, mais il conditionne tout le reste.

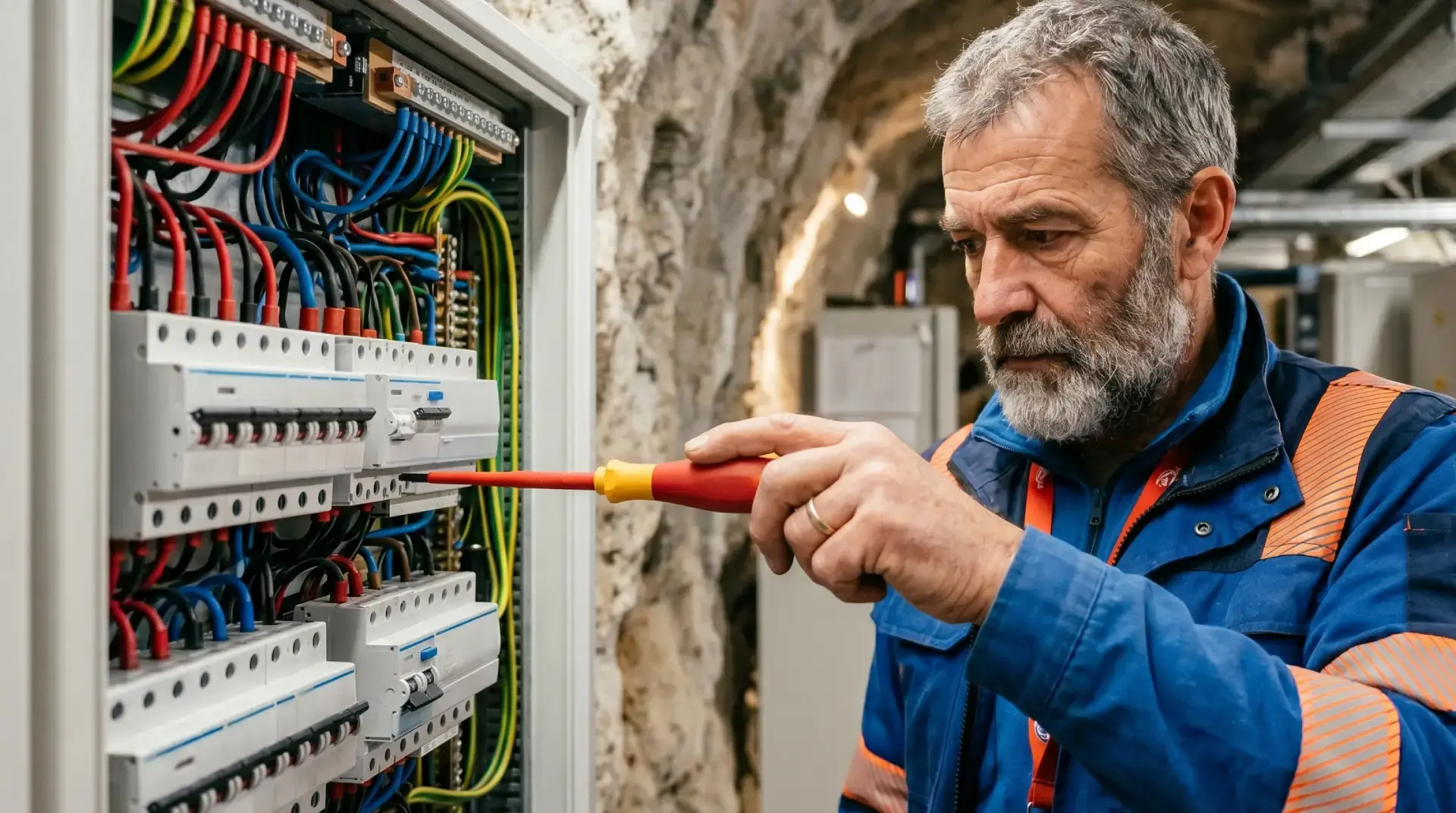

Un électricien à Machecoul-Saint-Même pour poser un tableau divisionnaire d’atelier
Le tableau divisionnaire est le tableau du bâtiment. Une ligne dédiée part du tableau principal et vient l’alimenter.
Son intérêt est d’abord pratique. En effet, on coupe l’atelier sans couper la maison, et l’inverse.
En tête du coffret, on installe un interrupteur différentiel 30 mA. Toutefois, dans un local humide, on sépare les circuits pour qu’un défaut de machine ne plonge pas tout le bâtiment dans le noir.
Viennent ensuite les départs : éclairage, prises 16 A, prise 32 A triphasée, force motrice. Ainsi chaque usage garde son calibre et sa protection.
Le coffret doit tenir dans son environnement. À savoir : IP44 au minimum dans un atelier, davantage là où l’on lave au jet.
On laisse toujours des modules libres et un schéma dans la porte. Par exemple, deux emplacements suffisent pour ajouter un départ l’année suivante.
Protéger le moteur, pas seulement le câble
Un disjoncteur classique protège le câble. En revanche, il ne protège pas la machine.
Un moteur grille rarement d’un coup. Ainsi, une phase perdue ou une ventilation encrassée font monter le courant de 20 % sans atteindre le seuil du disjoncteur.
C’est le rôle du disjoncteur moteur, ou du relais thermique associé au contacteur. On le règle sur le courant lu sur la plaque, pas au jugé.
Le contacteur apporte une sécurité que beaucoup oublient. En effet, après une coupure, la machine ne repart pas seule : il faut réappuyer sur marche, et sur une scie cela évite l’accident.
Enfin, on contrôle le sens de rotation après chaque intervention sur le triphasé. Deux phases inversées font tourner une pompe à l’envers, sans bruit particulier.
Les signes qu’un atelier tire trop sur son installation
Une installation en limite prévient toujours avant de lâcher. Voici ce qu’on relève le plus souvent dans les ateliers du secteur.
- L’éclairage du bâtiment faiblit nettement à chaque démarrage de machine
- Le disjoncteur général saute dès que deux moteurs tournent ensemble
- Un câble, une borne ou un coffret est tiède au toucher
- Le relais thermique d’une machine déclenche après quelques minutes de travail
- Des rallonges alimentent en permanence un poste de travail fixe
La baisse de lumière au démarrage traduit une chute de tension. Ainsi, soit la section est trop faible, soit la puissance souscrite est trop juste.
Le général qui saute avec deux moteurs pose une autre question. En effet, un abonnement de 12 kVA ne suffit plus dès qu’un compresseur et un poste à souder démarrent en même temps.
La chaleur, elle, ne pardonne pas. Or, une borne mal serrée monte à 80 °C avant de faire fondre le bornier.
On contrôle donc le serrage au couple et on mesure le courant réel sur chaque départ. De ce fait, on sait vite si le défaut vient du câble, du réglage ou de l’abonnement.
Les rallonges permanentes, enfin, sont un aveu. À savoir : il manque un départ, et il vaut mieux le créer que le contourner.
Du compteur au relevé écrit
On commence par le compteur et le disjoncteur d’abonné. Ainsi, la puissance souscrite est connue avant d’ouvrir le moindre coffret.
On relève ensuite le courant sur les trois phases, moteurs en marche. En effet, un déséquilibre marqué explique une bonne part des déclenchements.
On mesure la tension en bout de ligne, atelier en charge. De ce fait, la chute réelle apparaît, chiffres à l’appui.
La terre passe au contrôleur. Or, sur les bâtiments anciens du Pays de Retz, on trouve encore des valeurs bien au-delà de 100 ohms.
On repart en laissant un relevé écrit : puissances mesurées, sections, valeur de terre, réglages des protections moteur. Le schéma du tableau divisionnaire, lui, reste dans la porte du coffret.
Si un point dépasse notre périmètre, on le dit. Certes, ce n’est pas agréable à entendre, mais un devis clair vaut mieux qu’une rustine.
Le prix d’un tableau divisionnaire d’atelier
Le taux horaire va de 65 à 85 € HT. Le déplacement coûte 40 € HT en journée et 60 € HT hors horaires, annoncé avant le départ.
Un contrôle d’installation électrique se situe entre 150 et 250 €. Ainsi, sur un bâtiment agricole, il sert de base chiffrée avant tout autre devis.
La création d’un départ complet depuis le tableau va de 200 à 400 € selon la longueur et la section. L’ajout d’une prise sur un circuit existant reste entre 80 et 150 €, tandis qu’un coffret divisionnaire équipé de protections moteur s’estime au cas par cas, sur devis.
Électricien à Machecoul-Saint-Même : notre secteur
Machecoul-Saint-Même (44270) mélange bourg ancien, zones d’activité et exploitations isolées. Ainsi, on passe dans la même journée d’un tableau de commerce à un coffret de hangar.
On intervient autour des halles et du château, du côté de Saint-Même-le-Tenu, sur la zone de la Seiglerie et dans les fermes du marais. Par ailleurs, les bâtiments annexes y sont souvent à bonne distance de l’habitation.
Notre zone dépasse la commune. De ce fait, nous intervenons aussi à La Bernerie-en-Retz, à Pornic et à Bouguenais, avec les mêmes délais.
Les communes voisines suivent la même logique : Paulx, Saint-Étienne-de-Mer-Morte, La Marne, Touvois ou Sainte-Pazanne. En effet, le Pays de Retz vit d’ateliers, de bâtiments d’élevage et de serres.
Toujours le même électricien sur vos bâtiments
L’équipe est petite et basée en Loire-Atlantique. Ainsi, c’est le même électricien qui revient l’année suivante et qui connaît déjà le bâtiment.
On travaille avec du matériel de marque, repéré et documenté. Toutefois, on ne remplace pas ce qui tient encore : un coffret sain se complète, il ne se jette pas.
Pour un tableau à reprendre entièrement, voyez notre page installation de tableau électrique, ou l’ensemble de nos prestations sur le hub électricien. Appelez le 09.72.20.18.10 ou passez par le formulaire en bas de page.
Questions fréquentes sur un électricien à Machecoul-Saint-Même
Comment savoir si mon atelier a besoin du triphasé ?
Regardez la plaque de vos machines. Dès qu’un moteur dépasse 3 kW, ou que deux moteurs démarrent à quelques secondes d’intervalle, le monophasé atteint ses limites. Le triphasé répartit l’appel de courant sur trois phases et réduit la pointe au démarrage. On vérifie d’abord ce qui arrive au compteur, car un changement d’abonnement passe par le gestionnaire de réseau.
Un disjoncteur moteur est-il utile si j’ai déjà un disjoncteur au tableau ?
Oui, car les deux ne protègent pas la même chose. Le disjoncteur du tableau protège le câble contre le court-circuit et la surcharge de ligne. Le disjoncteur moteur se règle sur le courant nominal lu sur la plaque et coupe avant que le bobinage ne cuise. Sur une perte de phase, c’est souvent la seule protection qui réagit à temps.
Faut-il un tableau divisionnaire séparé pour un hangar à 80 mètres ?
C’est la solution la plus propre. Une seule ligne correctement dimensionnée part du tableau principal et alimente un coffret placé dans le bâtiment. Éclairage, prises et force sont ensuite protégés sur place. En revanche, tirer plusieurs câbles indépendants depuis la maison multiplie les chutes de tension.
Comment reconnaître un bon électricien pour un bâtiment agricole ?
Il mesure avant de chiffrer. Un professionnel sérieux relève le courant par phase, contrôle la valeur de terre et lit les plaques moteurs avant d’annoncer un prix. À Machecoul-Saint-Même, demandez l’assurance décennale et un devis écrit, avec le détail des sections et des calibres.
